O programa usado na ecnc L-1060 do FabLab do Heliopolis é o LaserCAD, aqui as camadas (layers) são coloridos para facilitar a visualização das etapas de "gravação", cortes internos e cortes externos.
As cores são aleatórias, mas neste caso foram usadas da seguinte forma:
Vermelho - Engrave - Gravação
Azul - Cut - Cortes internos
Preto - Cut - Cortes externos
A gravação é a primeira a ser feita, na sequencia são os cortes internos, são os que vão na parte interna da peça, pois se a máquina estiver com a configuração correta, assim que cortado se destaca e cai na bandeja de retalhos.Por último é efetuado o corte externo. No inicio do video fica mais fácil entender.
Com a máquina configurada corretamente os encaixes são justos, exatamente na medida, o que dá muito mais firmeza na peça montada, porém como estes ainda são protótipos ainda virão várias modificações.
Nesta máquina, não é necessário um PC acoplado, basta editar o arquivo no LaserCAD e grava-lo no pendrive, e inserir o mesmo no painel.
Nesta versão foi corrigida a lateral, unificando as mesmas como janelas, adicionando um retangulo na base.
Corrigidos os vãos para exatos 3mm (espessura do MDF usado).
Vou colocar aqui como foi feito o protótipo 1 da miniatura do Wikilab e da 1º versão do chaveiro.
O projeto foi desenvolvido a partir de uma casa em miniatura do Thingiverse, o Yorik da Uncreated fez o desenho que usamos e depois realoquei e coloquei as "artes" e logos pelo InkScape, para encaixar na placa de MDF de 3mm de 200x300mm.
Os cortes foram feitos no FabLab do Insper, que abre as quintas as 14h para uso público.
Precisamos saber o tamanho da mesa da cortadora laser, que no caso tem 300x600mm, é uma Epilog Laser Mini, como sugestão deixar uma margem de segurança nas bordas e se possivel limpar a máquina antes do uso, pois assim ao final do corte as peças já se destacam sozinhas.
A principio o que esperamos, depois de montada, seria semelhante a essa imagem:
Depois de configurado o arquivo e salvo em PDF, mandamos para impressão, exatamente como se fosse uma impressora normal, e a partir daqui executamos as configurações necessárias.
Nas configurações temos a potencia do corte que varia de acordo com o material e espessura, velocidade do corte, além de corte e gravação serem separados por "layers"(camadas).

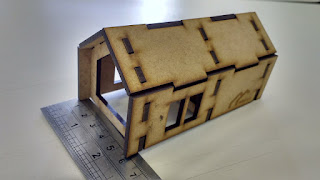

Aqui o resultado final da 1ª versão do protótipo:
Erros que cometi para evitar nos próximos:
_ Verificar a régua de posicionamento, caso exista.
_ Limpar a cortadora, pois a sujeira acumulada impede o corte de "vazar" o material, o que acarretam "rebarbas" e as peças não se "destacam" sozinhas da placa.
_ Fazer o possivel para otimizar o uso de material, evitando o desperdicio
Primeiro abrimos o prompt de comando (como Administrador)
Se no windows 8, 8.1 ou 10:
E no prompt de comando digitamos:
netsh wlan show profile
Este comando listara todas as redes wifi armazenadas:
No exemplo acima, supomos que gostaria de descobrir a senha da rede NETGEAR13, para isso usaremos o seguinte comando, trocando WiFi-name pela rede desejada:
